图解浏览器渲染原理

现代浏览器的底层原理特别的复杂，可以说是一个小型的操作系统。以 chrome 为例，他是多进程的浏览器，其中渲染页面是一个单独的进程，叫做渲染进程。目前用的最多的方式是一个 tab 页单独分配一个渲染进程来维护。每一个渲染进程中，有一个渲染主线程用于无阻塞地执行渲染任务。

渲染，通俗的解释就是将 html 字符串解析为图形像素信息的过程。你输入一个 url 地址后，会通过一系列解析，从目标服务器直接或间接获取到这个 html 字符串，而渲染进程要做的就是这个翻译为像素信息的过程。

本文就通过图解来讲述浏览器的渲染主线程的工作过程。

chromium 内核源码

0. 渲染流水线

依据消息循环的概念，浏览器渲染主线程按照各个任务队列（微任务队列、交互队列，延时队列等）优先级，取用任务包并执行。那么，执行的这些包后的变更，何时会真正呈现在页面上呢？我们看图：

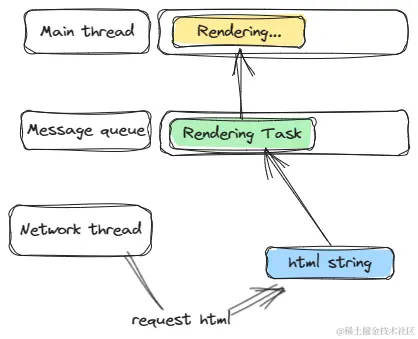

在浏览器向前端服务器请求到 html 字符串后，就打包为一个消息循环中的一个渲染任务，交由渲染主线程执行渲染工作。

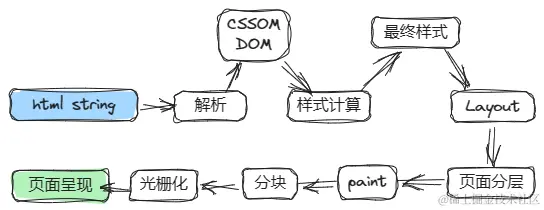

那么浏览器是如何解析这个 html 字符串的呢？我们先来总览一下他的解析流水线，之后的小节再分步来讲解：

1. 解析 HTML

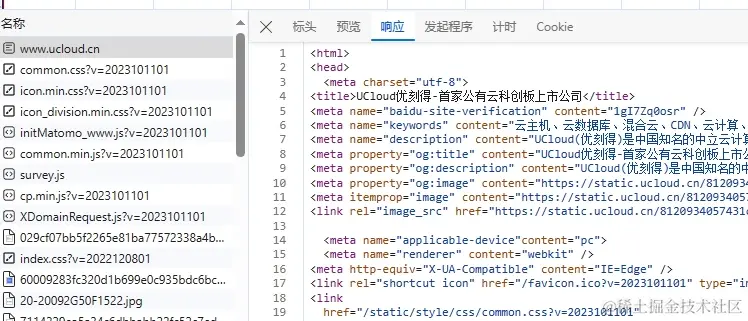

我们获取一个页面，一般都是通过网络请求拿到 html 字符串本身的：

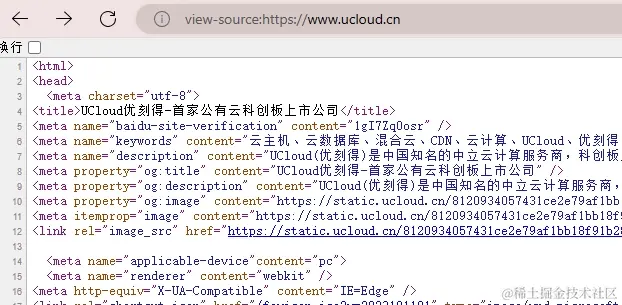

我们也可以加上 view-source 前缀来访问这个字符串：view-source:https://www.ucloud.cn

他与随后获取到的 css、js 文件共同影响了页面的渲染。

浏览器获取到 HTML后，产生渲染任务，交给渲染主线程的消息队列。随后的渲染解析器会将这个结构解析为 DOM 树 和 CSSOM 树。

先解释概念：

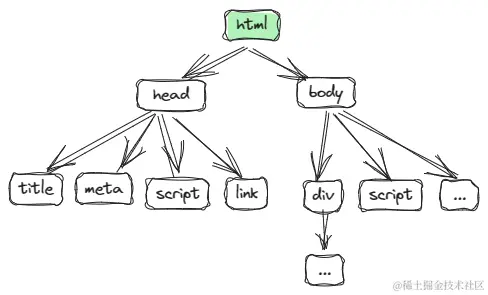

• DOM树：文档对象模型，是网页中 html元素为根节点的一颗元素关联关系的集合

• CSSOM树: 是网页CSS对象模型，描述页面DOM结构层集中的css样式

其中：

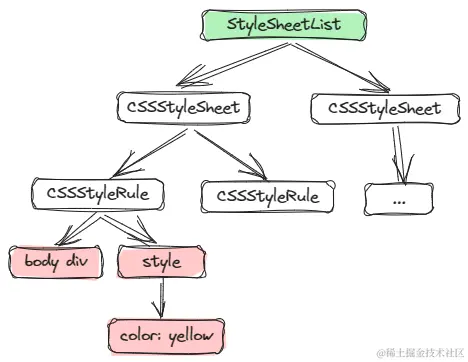

• StyleSheetList 是页面 CSSOM 根节点，代表页面所有的样式表，其包含多套不同优先级的样式表
• CSSStyleSheet 是页面样式表，有这几种：内联（<div style="">）、外部（<link>）、内部（<style>）和默认样式表 （也叫用户代理样式表，每个浏览器内置样式），通过 document.styleSheets 可以获取上下文中所有的样式表。
• CSSStyleRule：css 规则，比如：body { margin: 0 } 就是一个规则

浏览器的 API 使用 C++ 实现，其使用 js 进行了封装，使得 DOM 操作可以使用 js 完成

知道了上述概念，我们来看一下浏览器解析 html 的过程：

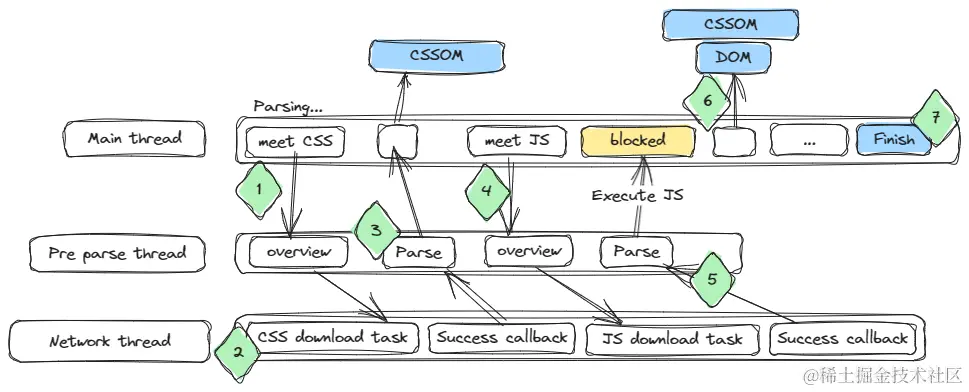

我们来看图说话：

1. 渲染主线程无阻塞的读取 html 字符串
2. 遇到css，交由预解析线程线程准备css资源，准备好后无阻塞解析，并推送任务。渲染主线程通过css构造CSSOM
3. 遇到js，交由预解析线程准备js资源，准备好后开始执行js，js会影响CSSOM/DOM树的结构，所以主线程需要阻塞等待，执行完毕后，重新构建CSSOM/DOM树
4. 渲染主线程继续向下执行，重复上面的步骤，直到结束。

这一步的产出：DOM/CSSOM

2. 样式计算

这一步的目的是遍历 DOM树，找到页面各个元素的最终计算样式（Computed Style）：

在这个过程中：

• 预设值会变为绝对值。比如 100% -> px，0.125rem -> px，red -> rgb(255, 0, 0)等
• 同一元素按照优先级层叠、继承等各种因素决定最终的样式
• 计算样式会展示所有的可能样式，即使没有设置过，也会是 none 或者 unset

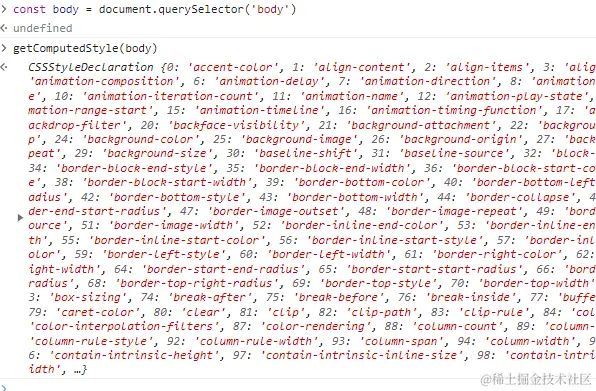

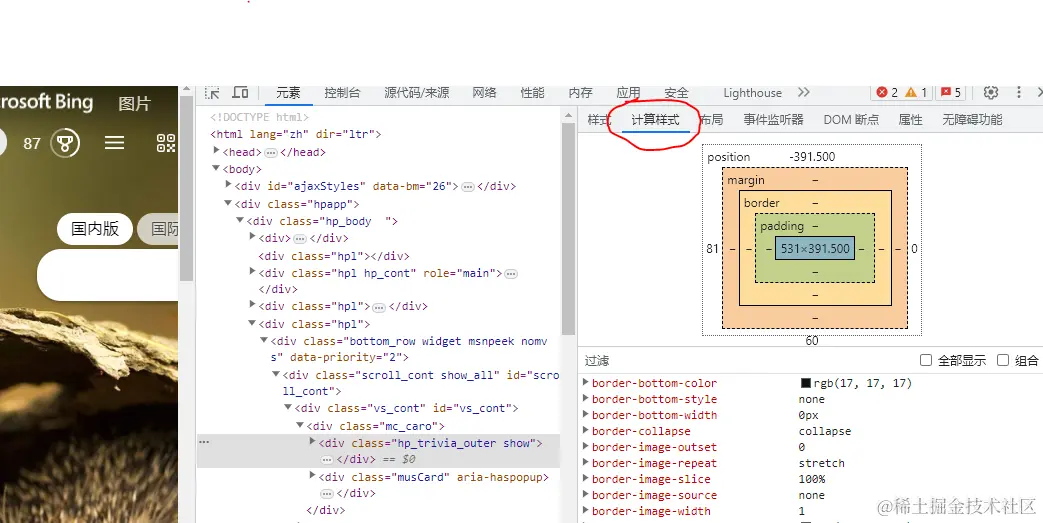

获取计算样式有哪些，可以使用 API：getComputedStyle

3. 布局

布局的过程，就是通过 CSSOM/DOM 树生成真正在页面展示的结构布局树。我们看图：

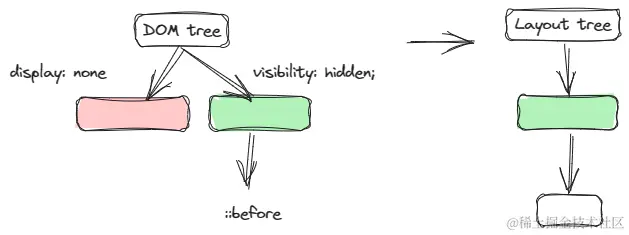

上图这个例子就很好的说明了 DOM 树和布局树的区别。布局树中的各个节点都是会有自己的包含块的。

包含块：100% 计算的相对尺寸就是该元素的包含块。如果是 absolute 定位元素，其包含块是离他最近的设置了非 static 定位的祖先元素

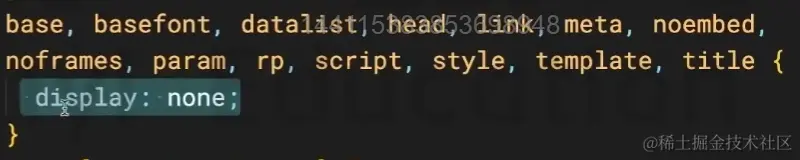

其实在 chrome 源码中也规定了各个标签的内置样式，他们都会在布局阶段进行判断：

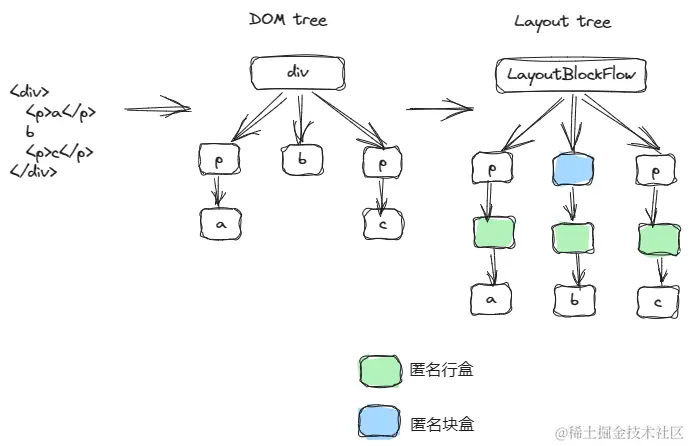

另外一个布局与 DOM 不一样的是：文本内容必须在行盒中，具名的行盒和块盒在布局树中不能相邻，比如一个 inline-block 和一个 flex，他们肯定是分两行显示的，浏览器一种处理方式是插入一个或多个匿名的盒子来做间隔：

布局需要考虑的因素有很多，定位、样式、 BFC 等；同时在布局树里也会暴露一些常用信息，比如 clientHeight、offsetHeight 等

布局的例子还有很多，上面的例子旨在说明 DOM 树（json）和 布局树的结构（c++ 对象）往往是不一样的

4. 分层

现代浏览器为了提升渲染效率，将二维提升到三维，增加维度，开辟新的空间。类似于 PS 中的图层，便于局部渲染。

在布局确定了元素的位置和样式以后，浏览器会根据渲染引擎的不同采用不同的分层方式。

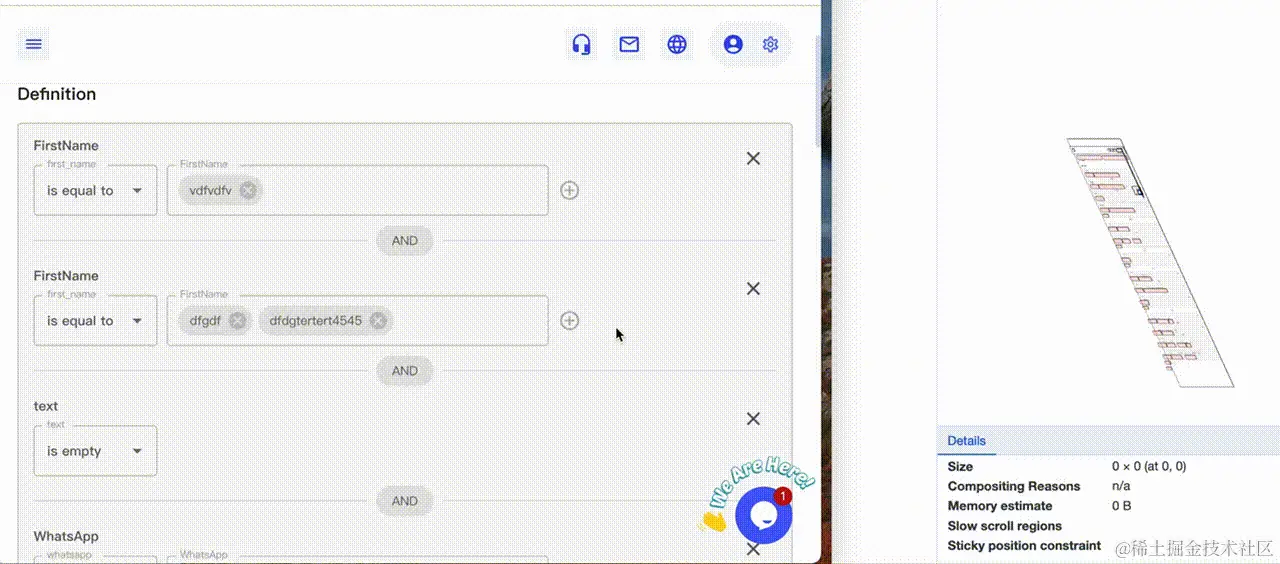

上图中可以看到，是有分层的。至少滚动条是默认层级高于页面的。

分层一般是跟 css 属性有关系，一般地，堆叠上下文相关的属性会影响分层。 比如 z-index 强制提高层级；whil-change 则适用于分层渲染的浏览器，告诉浏览器，根据实际情况将其单独分层。

分层的作用：

• 提高渲染效率：适用于位置反复变化的元素，回流重绘只在同层出现，计算量会减少

分层不能滥用：

• 分层会增加内存消耗，过多的分层会导致浏览器遍历和计算的耗时变长。所以应该避免无意义的分层或者不合理的分层

5. 绘制指令

这一步是渲染主线程的最后一步操作，他针对每一层元素，生成对应的绘制指令：比如将笔移动到 (x, y)，绘制宽度100px的黑色直线...（类似 canvas）。

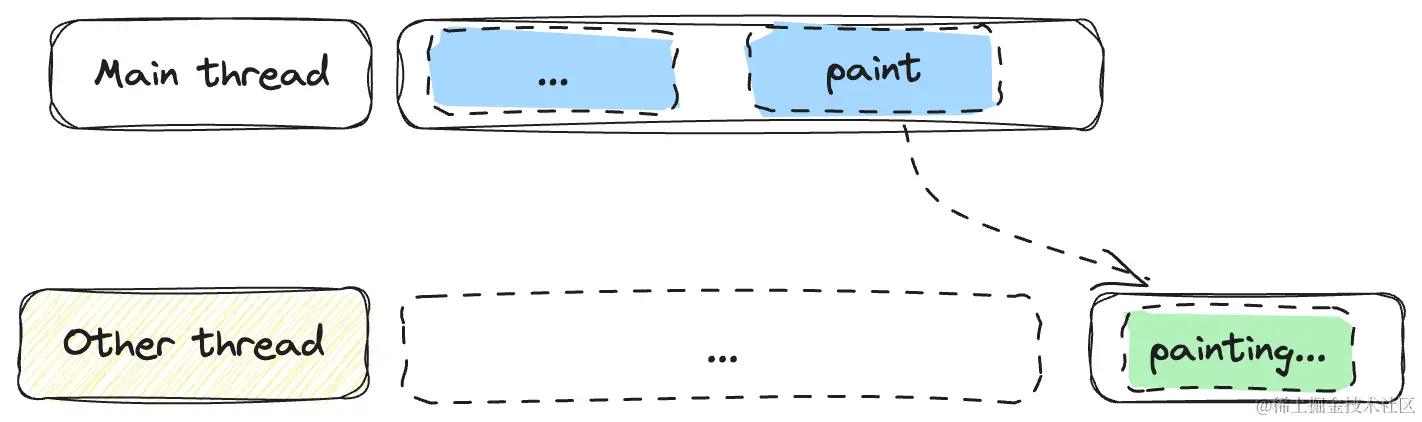

从这一步往后，渲染主线程的工作就完成了，渲染主线程会带着所有生成的绘制指令集，将任务交给其他线程完成。

6. 分块（tiling）

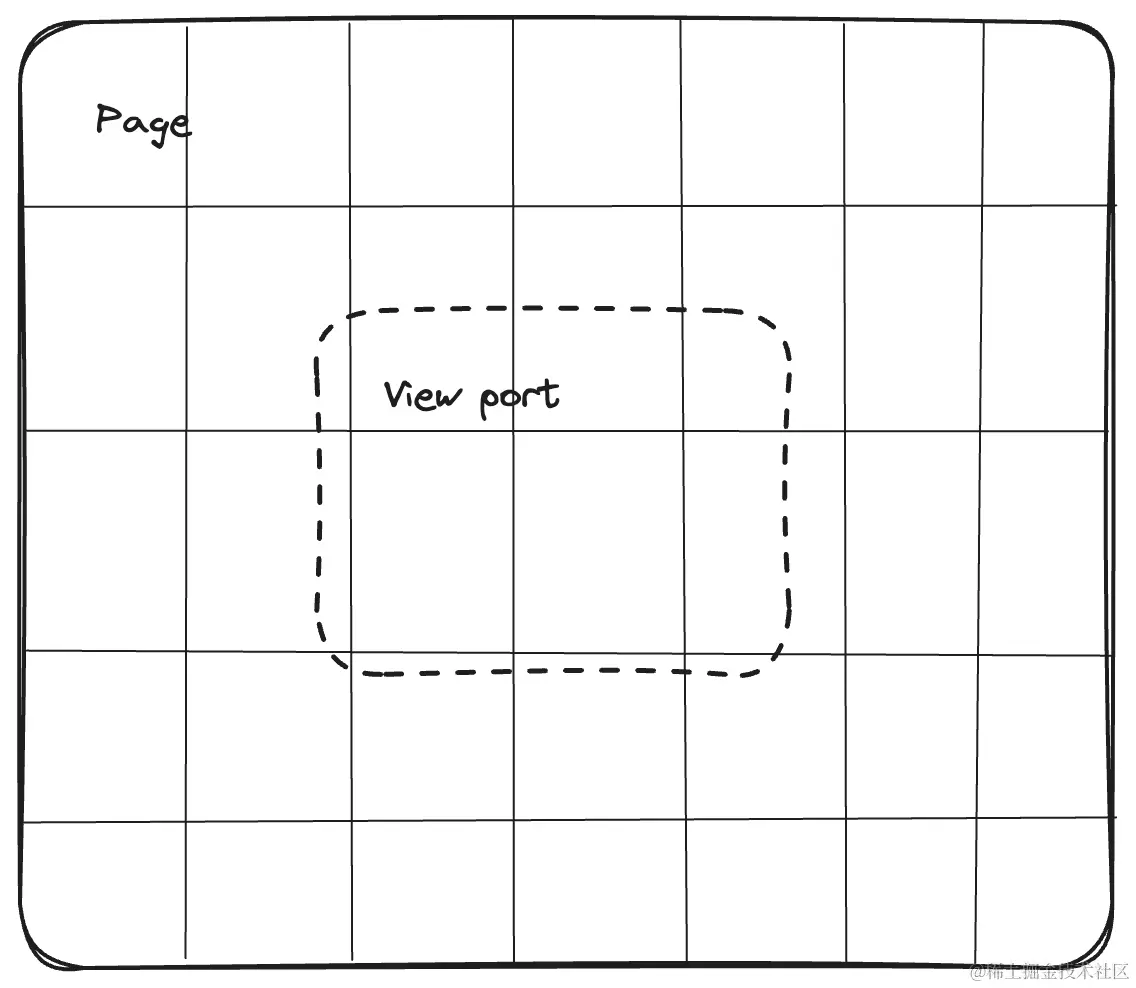

到了这一步，浏览器会将每一层上的元素分成不同的块，确定各个块的优先级。一般靠近视口的块优先级会相对较高。

分块一般是交给分块线程来完成的，他会维护很多个合成器来管理这些块的合并和展开。

7. 光栅化（GPU计算为主）

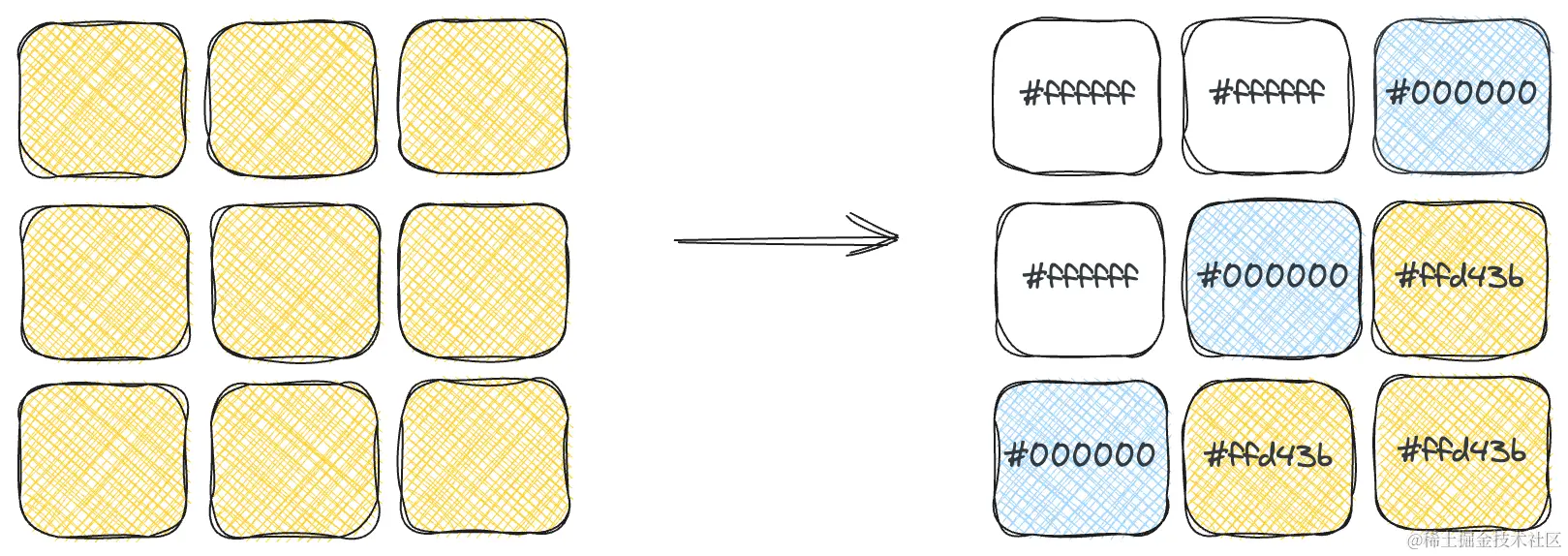

光栅化（Raster）是图像处理的一个概念，他将按照每一个块的优先级，将各个块元素解析为位图格式。如图展示了一个像素点及其周边连通区域像素点的示意图：

我们所说的 GPU计算主要就是在这一个环节，GPU 比 CPU 更擅长光栅化计算，其本质是矩阵的运算。在浏览器中，这一过程将分配给 GPU 进程来处理。

8. 最终绘制（GPU计算为主）

合成线程负责计算出每一个位图在屏幕上的位置，交给 GPU 进行最终呈现。

这里来解释一下，渲染进程实际上是在沙盒里边运行的，其没有操作硬件的能力，所以这里必须要交给 GPU 进程过渡。

比较神奇的是，css 样式 transform 并不是在光栅化中生成像素点，而是在这一步真正要画的时候决定的，就是在 GPU 做一个矩阵变换。

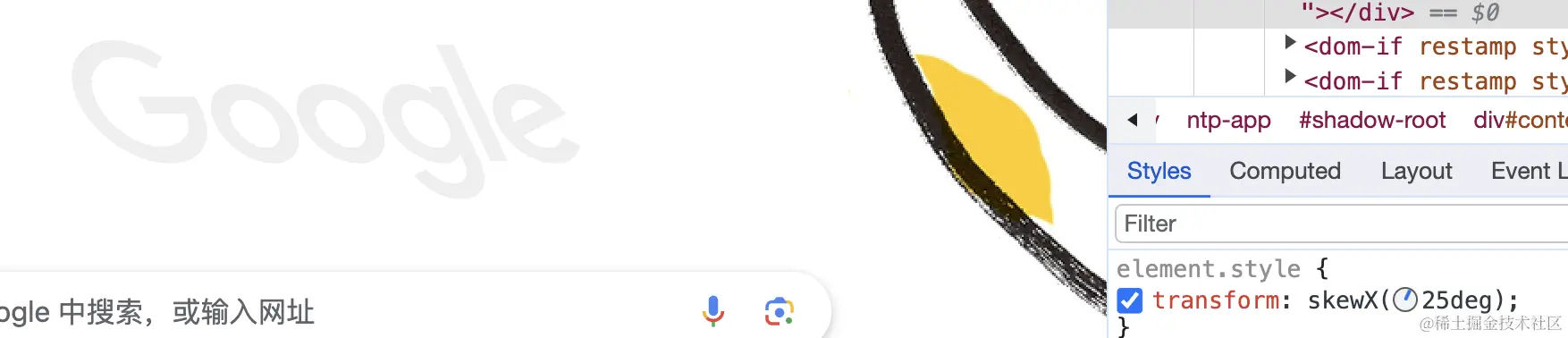

我们举一个矩阵乘法 做 skewX 的例子。我们将 google 首页的 logo 横向扭曲一下：

我们用一个点 P(x, y, 1) 来说明问题，将其表示为齐次坐标形式 [x, y, 1]。（模型参考：skewX() - CSS：层叠样式表 | MDN (mozilla.org)）

P = [x, y, 1]

使用乘法算子 T 表示转换矩阵：

T = \begin{bmatrix}
1 &  tan(25deg) & 0 \\
0 & 1 & 0 \\
0 & 0 & 1  \\
\end{bmatrix}

现在，我们要将这个点应用 transform: skewX(25deg) 变换。

P' = T * P^{\text{T}} = [x', y', z']

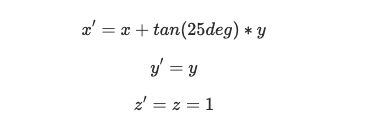

计算后得：

x' = x + tan(25deg) * y

y' = y

z' = z = 1

可以看到，skewX 后，纵坐标没有变，横坐标整体向右移动了 tan(25deg) * y 的距离，根据三角函数公式可以看出，确实是向右倾斜了 25 度。

skewX 倾斜是根据图形的中心点进行的，下半部分向右平移，上半部分向左平移；上面的例子只举例了下半部分的情况。

同类型的操作还有 缩放(scale)，旋转(rotate)以及位移(translate) 等

再来看一下完整的过程，帮助回忆：

9. Q & A

什么是 reflow ？

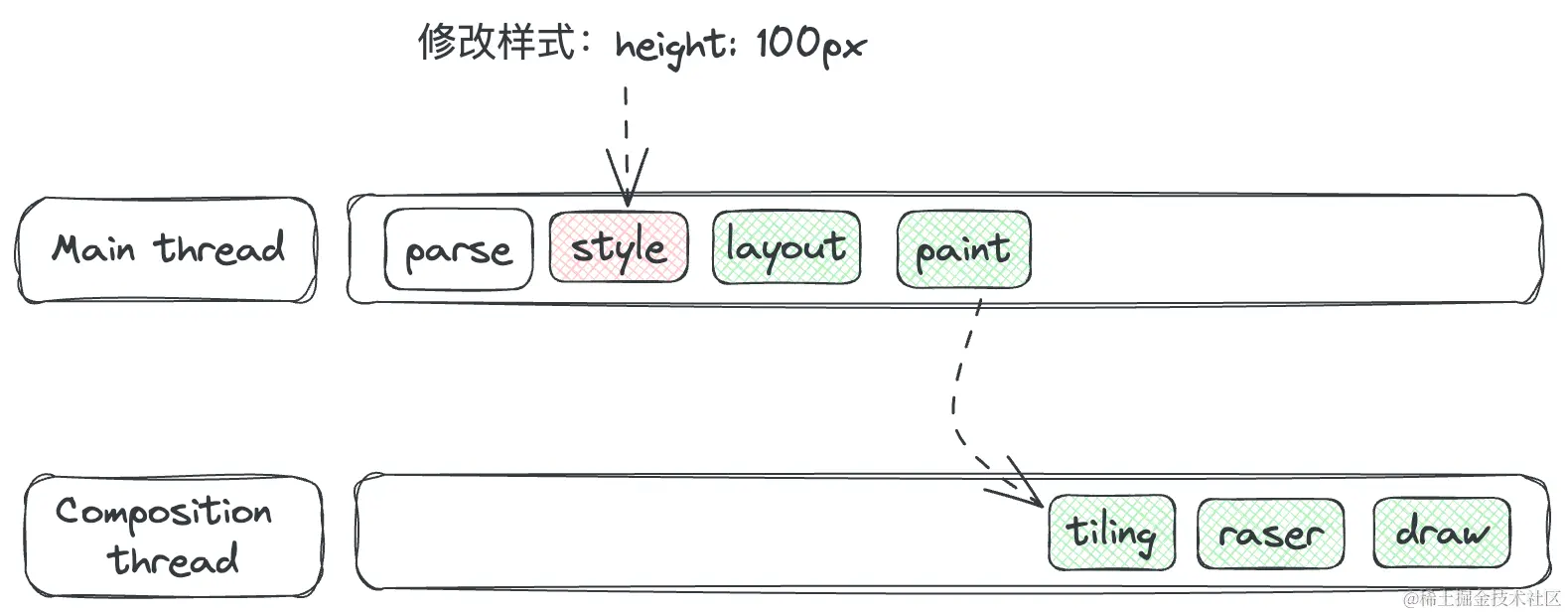

回流的本质是重新计算布局树。我们来看一下回流的执行过程：

当进行了影响布局的操作后（cssom改变），会引发一次 layout。

浏览器有自己的优化策略，往往将多次回流合并执行（浏览器会在消息队列做优化），比如在 js 代码全部执行完毕后进行统一执行，所以 reflow 是异步执行的。所以，在某种场景下，js 可能不能实时获取（同步获取）最新的布局信息。（可以通过直接同步读取属性来强制触发回流）

开发过程中，代码应该避免频繁修改布局树（height/width/margin/padding...）

什么是 repaint ？

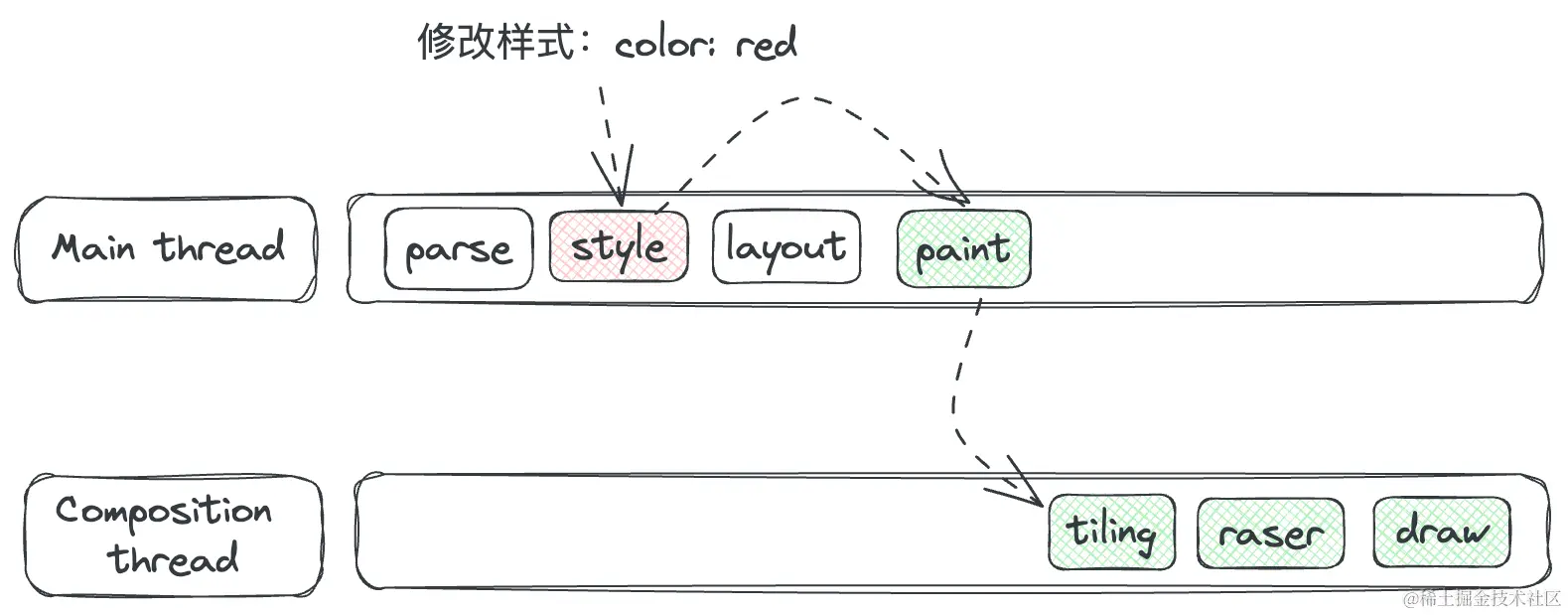

重绘的本质是重新根据分层信息计算绘制的指令。他开始的节点一般是 paint，某种情况也会引起分层变化。

回流一定会引起重绘。

为什么 transform 效率高 ？

因为计算 transform 是在最后一步（draw）时，针对本层级的元素，在 GPU 中执行变换的，不会引起回流和重绘。

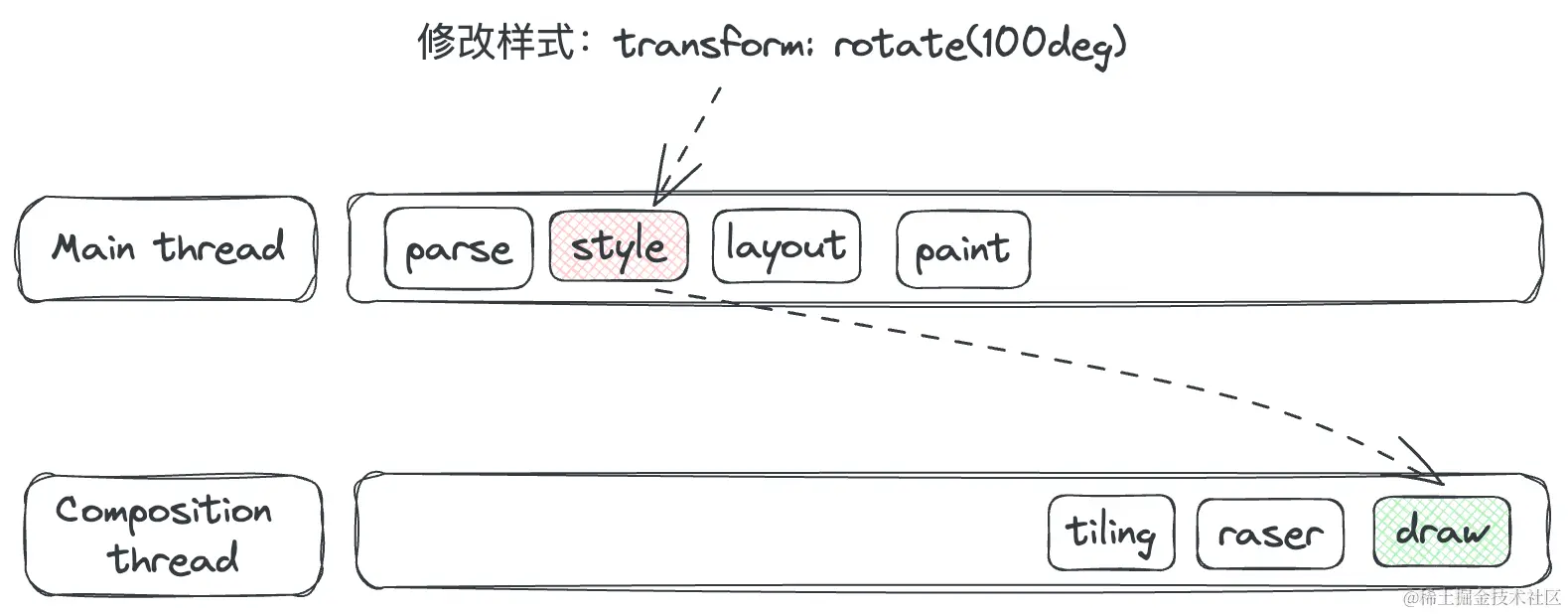

上图可以看到，transform 不在渲染主线程中执行任务，所以，即使页面 js 进入了死循环，动画也可以正确执行。

10. 附：requestAnimationFrame 与 requestIdleCallback

渲染任务出现的时机

视具体情况而定，并不是每一轮消息循环结束时都会产生一个渲染任务。这要根据屏幕刷新率、页面性能、页面是否在后台运行等来共同决定，通常来说这个渲染间隔是固定的。通常决定渲染时机的因素有如下几点：

1. 显示器一般帧率为 60fps（每 16.66ms 渲染一次），如果页面性能维持不了 60fps，浏览器会降到 30fps 以保证渲染能够进行下去。
2. 如果浏览器上下文不可见，那么页面会降低到 4fps 左右甚至更低。
3. 如果浏览器判定当前改动不会引起视觉变化或者 requestAnimationFrame 回调为空时，则会跳过渲染。
4. 在页面 resize、页面 scroll、requestAnimationFrame 调用、IntersectionObserver 触发显示、元素显示、隐藏或结构变化时，一般在渲染间隔到来时会推送一个渲染任务。

requestAnimationFrame

requestAnimationFrame 的回调有两个特点：

1. 在重新渲染前调用。
2. 回调合并执行。

第一条，保证了在渲染任务执行之前执行完想要改变的元素，保证了动画的流畅，不会拖延到下一帧再渲染。第二条我们可以看一段代码：

// requestAnimationFrame 在渲染任务执行之前执行
setTimeout(() => {
  console.log(1)
  requestAnimationFrame(() => console.log(2))
})
setTimeout(() => {
  console.log(3)
  requestAnimationFrame(() => console.log(4))
})

queueMicrotask(() => console.log(5))
queueMicrotask(() => console.log(6))

/** 输出
5
6
1
3
2
4
*/

queueMicrotask 是 web API，用于创建一个微任务

requestIdleCallback

requestIdleCallback 是空闲调度算法，把一些计算量较大但是又没那么紧急（任务队列的优先级决定）的任务放到空闲时间去执行。不要去影响浏览器中优先级较高的任务，比如动画绘制、用户输入、微任务等等。

// 定义你的计算密集型任务
function computeIntensiveTask() {
  // 执行一些复杂的计算...
}

// 使用 requestIdleCallback 在空闲时执行任务
requestIdleCallback(function() {
  computeIntensiveTask();
}, {
  timeout: 1000, // 设置超时时间，如果在这段时间内没有空闲时间，回调函数将被取消
  dependencies: [] // 可以设置依赖项，当所有依赖项都完成时，才会执行回调函数
});

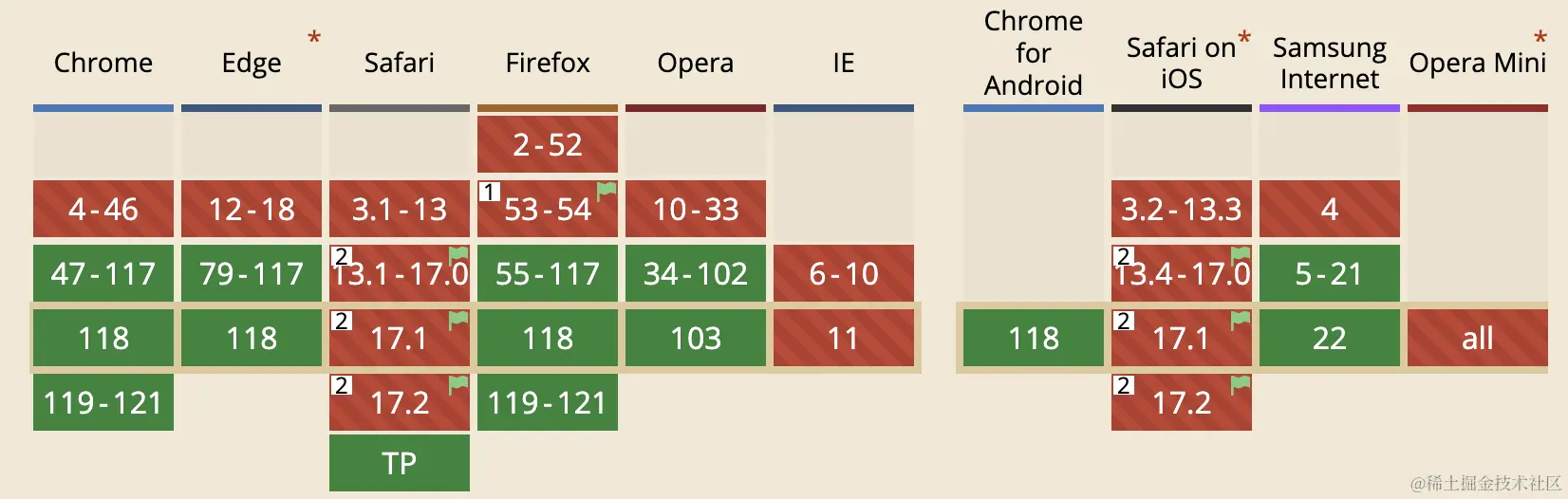

但是，其兼容性还不好，导致 React 的 fiber 不得不自己实现了一套这个 API。

11. 总结

浏览器是如何渲染页面的？

1. 接受 HTML，产生渲染任务，交给渲染主线程的消息队列
2. 在消息循环机制下，渲染主线程依次取出任务并开始渲染
3. 渲染任务分为多个阶段串行流水执行:

1. html解析
2. 样式计算
3. 布局
4. 分层
5. 绘制指令
6. 分块
7. 光栅化
8. 画出像素点。
